酚醛树脂（Phenolic resin）全面介绍与指南
酚醛树脂，这种人工合成的古老树脂，自问世以来已历经近百年的风雨。凭借其出色的综合性能，它始终在工业领域占据着一席之地，成为不可或缺的材料。其原料易得且价格亲民，加之简单的生产工艺和设备，使得酚醛树脂制品在机械性能、耐热性、耐寒性、电绝缘性等多个方面都表现出色。此外，其尺寸稳定性、成型加工性、阻燃性以及低烟雾性更是赢得了广大用户的青睐。在合成酚醛树脂的过程中，原料的化学结构、单体官能度、酚醛摩尔比、催化剂性质以及反应介质的PH值等都是影响树脂性能的关键因素。
酚醛合成反应必须借助催化剂才能进行。当甲醛溶液（37％）与等体积的苯酚混合后，若溶液的PH值维持在3.0-3.1的中性点范围内，加热至沸腾也观察不到明显的反应。然而，一旦加入酸或碱，使PH值偏离中性点，反应便会迅速启动。具体来说，当酚/醛摩尔比大于1，且在强酸环境下，可合成出普通的热塑性酚醛树脂；若在中等酸度条件（PH=4-7）下，则能制备出高邻位线性酚醛树脂；而当酚/醛摩尔比小于1，且反应在碱性条件下进行时，最终产物为热固性酚醛树脂。此外，在酸性催化剂的作用下，还可生成线性的热塑性酚醛树脂。
由于苯酚在反应中是过量的，酚醛树脂的分子量只能增长到某一特定大小。其典型的结构式呈现为：
这种树脂中不含未反应的羟甲基，因此加热时不会发生交联固化。为了实现交联，需要与能够提供亚甲基桥的化合物进行混合反应，例如六次甲基四胺。
热固性树脂是通过过量醛与苯酚在碱性催化剂的促进下反应生成的。其反应过程可以简要描述如下：
最后，所生成的树脂的分子结构可表示为：

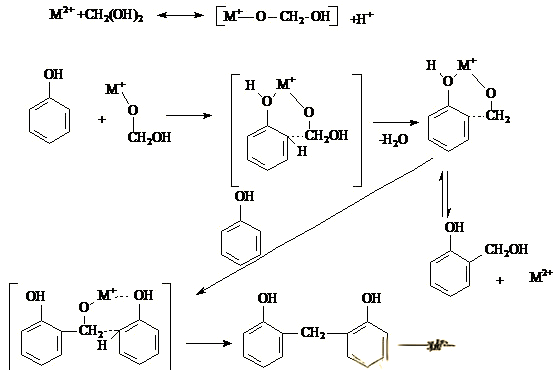

高邻位酚醛树脂，在中等PH值范围（4-7）内，通过二价金属离子化合物的催化作用合成。其合成过程如图9所示。值得一提的是，高邻位热塑性酚醛树脂在固化速度上表现出色，相较于常规的热塑性酚醛树脂，其固化速度快了2-3倍。

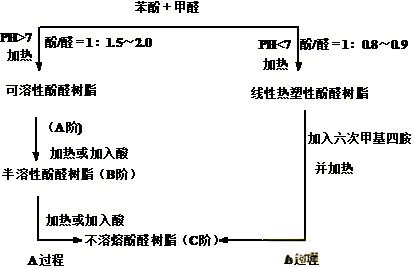

酚醛树脂在从A阶段向B阶段和C阶段的转化过程中，会逐渐形成三维网状体型结构的高聚物，这个过程被称为固化。在初始阶段，线性树脂和甲阶分子量小的树脂都具有良好的溶解性，因此被称为A阶树脂。随着树脂的硬化，进入凝胶化阶段，即B阶，此时树脂虽然肿胀，但仍然可以溶解于溶剂中。最终，树脂变得刚硬且不可熔，标志着C阶的到来。
然而，酚醛树脂在结构上存在一些弱点，如酚羟基和亚甲基的易氧化性，这在一定程度上影响了其耐热性。普通酚醛树脂在200℃以下的温度范围内能够保持长期稳定，但一旦超过这个温度，便会明显发生氧化，并在340℃～360℃之间进入热分解阶段。当温度达到600℃～900℃时，树脂会进一步分解，释放出CO、CO2、H2O、苯酚等物质。此外，普通酚醛树脂在固化过程中会释放水分，导致其脆性大、韧性差，从而限制了其在高性能材料领域的应用。
为了克服这些缺点，提高酚醛树脂的韧性和耐热性，科研人员一直在探索改进酚醛树脂的方法。这些方法主要包括优化合成工艺、引入功能性添加剂以及设计新型分子结构等途径。通过这些努力，有望开发出性能更加优异的高邻位酚醛树脂，以满足工业领域对高性能材料日益增长的需求。
通过在酚醛树脂中添加如天然橡胶、丁腈橡胶、丁苯橡胶及热塑性树脂等外增韧剂，可以显著提升其韧性。
引入内增韧剂，例如使酚羟基发生醚化反应，或在酚核间引入长的亚甲基链及其他柔性基团，同样能够增强树脂的韧性。
利用玻璃纤维、玻璃布及石棉等增强材料，可以有效改善酚醛树脂的脆性。
此外，还有多种其他改进方法，如将酚醛树脂的酚羟基进行醚化、酯化或重金属螯合处理，增加固化剂的用量，严格控制成型或后固化条件，以及引入亚胺环或三嗪环等刚性结构。然而，这些方法往往在提升耐热性的同时，会降低树脂的韧性。因此，目前仍面临一项挑战：如何在不降低韧性的前提下，进一步改进酚醛树脂的耐热性。
